量子ドット技術：次世代ディスプレイの革新

量子ドット技術は、半導体ナノ粒子を利用した画素発光手法であり、2000年代初頭から研究が進展し、現在ではスマートフォンやテレビなど多くの電子機器で採用されています。本記事ではその技術原理、応用範囲、及び他のディスプレイ技術との比較を概説します。

この記事の目次

1. 量子ドットとは何か
2. 開発と進化
3. 仕組みと特長
4. 他ディスプレイ技術との比較
5. まとめ

量子ドットとは何か

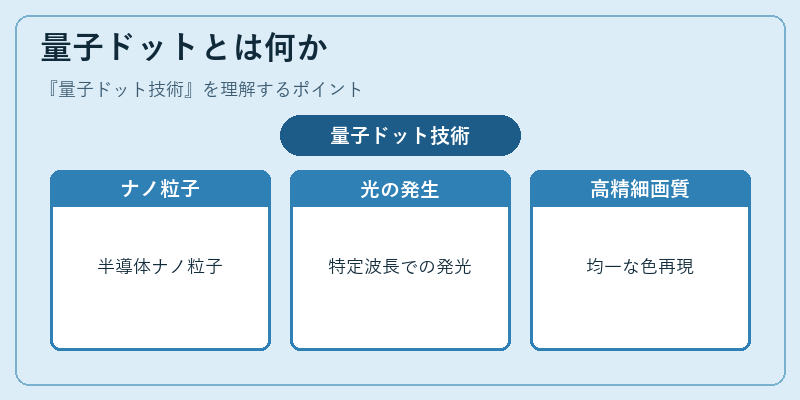

量子ドットは特殊な性質を持つ半導体ナノ粒子で、その直径が数ナノメートルであり、この微小サイズが原子レベルの物理的制約を受ける結果、光を特定波長で発生させることが可能です。

実際にはLEDバックライトを用いた液晶ディスプレイにおいて、量子ドットフィルムを介して赤色や青色の画素点を生成することで超高精細な画質が達成されています。

開発と進化

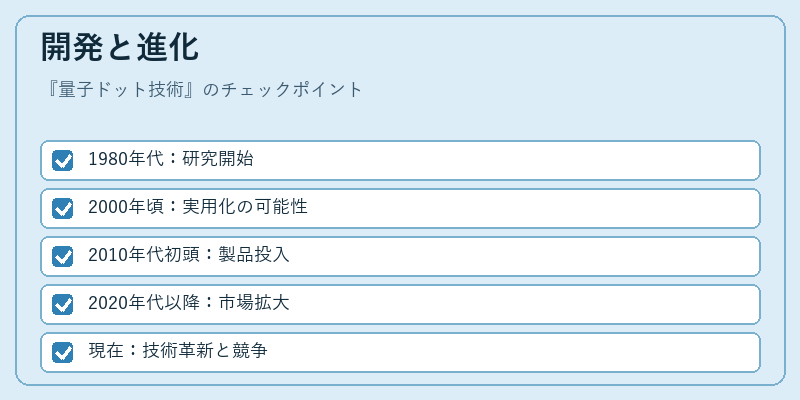

量子ドット技術は、1980年代にアメリカの研究所で初めて研究が行われました。その後、その特異な性質が次第に理解され、2000年代初頭には液晶ディスプレイへの応用可能性が広く認識されるようになりました。

2010年代に入ると実際に商品化が始まり、特にスマートフォンやテレビの業界で人気を得ています。近年ではさらに高度な性能を追求する動きがあり、市場は拡大の一途を辿っています。

仕組みと特長

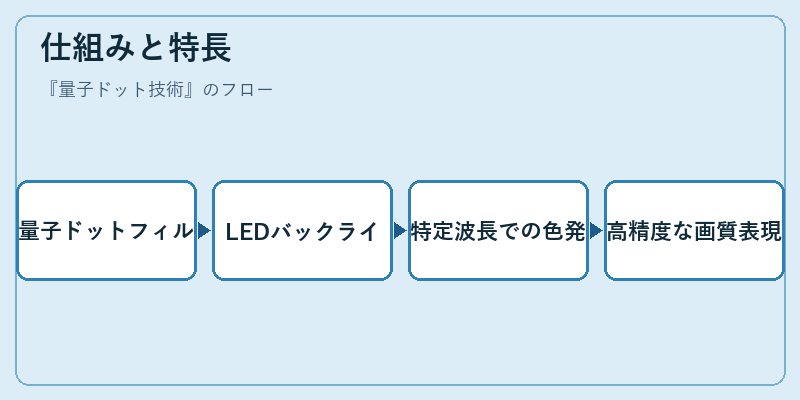

量子ドット技術は、LCDディスプレイにおけるLEDバックライトと接続して使用されます。この仕組みでは、バックライトから放出される白色光が量子ドットフィルムを通過することで特定の波長へ変換され、結果として画素点が生成されます。

各々の画素は正確な色調で表現されることから高精細かつ自然な色彩を実現します。また、エネルギー効率も高く、これは量子ドット技術にとって大きな利点です。

他ディスプレイ技術との比較

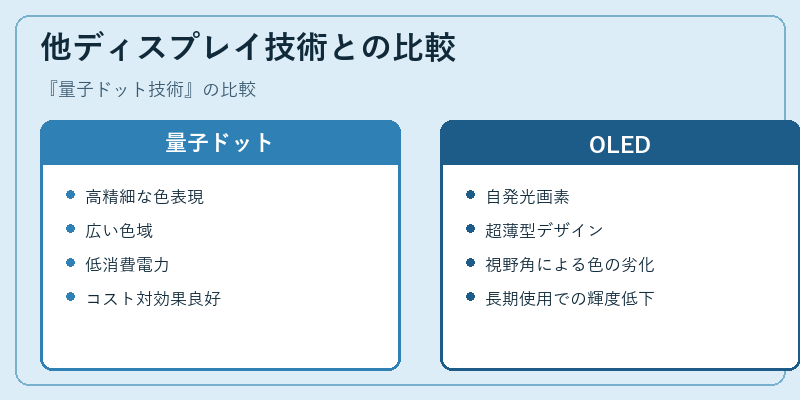

量子ドット技術は、同様に高品質な画面を提供するOLEDとの比較でも際立った性能を発揮します。特に画素点が均一で正確な色調を持ちながら低消費電力という利点があります。

一方、OLEDディスプレイの自発光機能や超薄型デザインは依然として優れた特長ですが、長期使用時の輝度低下や視野角による色変化などの課題も抱えています。

まとめ

量子ドット技術はその独特な性質から高品質の画面表現を可能とし、今後さらなる進展が期待される革新的なディスプレイ技術です。
