エレクトロニクス回路設計ソフトウェア（ECAD）と機械設計ソフトウェア（MCAD）の連携は、製品開発プロセスにおける効率化と品質向上に寄与。ここではその歴史から最新動向までを概観し、両者の統合がもたらす利益を探る。
この記事の目次
- 連携の定義
- 連携の歴史
- 連携の仕組み
- 連携ツールの比較
- まとめ
連携の定義

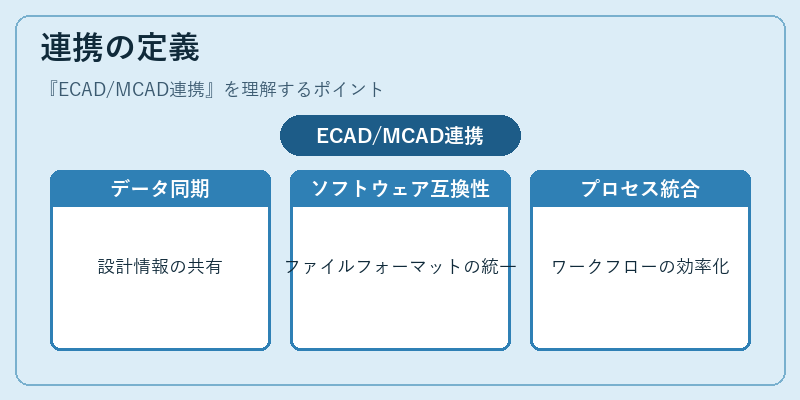

ECAD/MCAD連携は、異なる設計ツール間でデータをスムーズにやり取りする機能群を指す。具体的には、回路図やPCBデザインと3D機械モデルが同一プラットフォーム上で互換性を持ち合わせることで可能となる。
例えば、Altium Designerは統合設計環境として知られ、PCB設計データをリアルタイムでMCADツールであるSolidWorksに同期させることができる。
連携の歴史

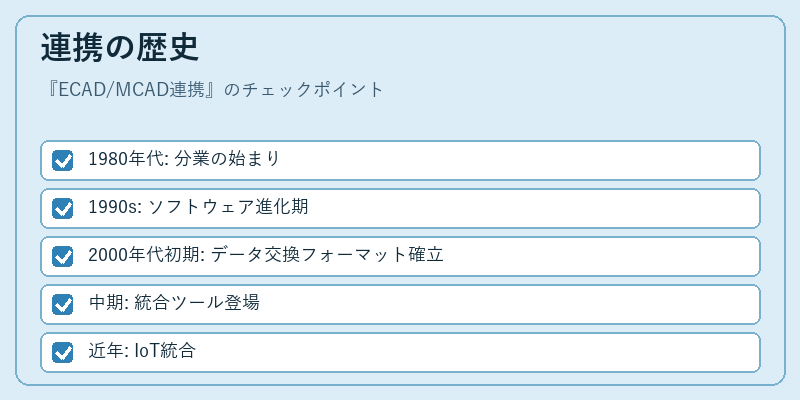

エレクトロニクスと機械設計は長らく分業の形をとってきたが、コンピュータ技術の進化とともにソフトウェア間での情報交換が重要となった。
1990年代後半から2000年代初頭にはSTEPという国際標準フォーマットが登場し、互換性の向上に寄与。
連携の仕組み

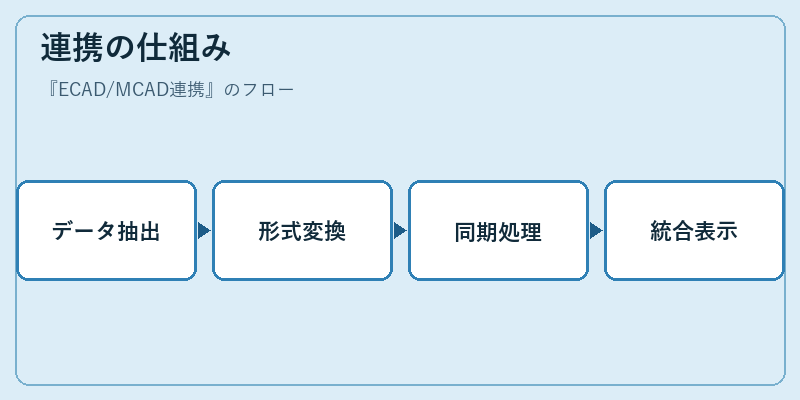

エレクトロニクスと機械設計のデータを連携させるには、まずそれぞれの設計ツールから情報を抽出し、共通フォーマットへ変換する必要がある。
その後、両者間でリアルタイムでの同期が可能となる。これにより設計者は一元管理下で全ての情報を把握できるようになる。
連携ツールの比較
ECADツールの中でもAltium Designerは統合設計の観点から優れているが、Cadence AllegroはPCBデザインに特化した機能を多く備えている。
一方MCADではSolidWorksとAutoCADが代表的で、前者は3Dモデリング、後者は2D/3D両用として知られている。
まとめ
エレクトロニクスと機械設計の連携は製品開発における効率化に大きく貢献しており、今後の技術進展とともにさらなる深化が見込まれる
