EMC（Electromagnetic Compatibility）設計詳細は、電子機器が放射する電磁波や受信する外部のノイズにより動作が乱れることを防ぐための設計手法です。1970年代から規制強化に伴い重要視され、現在では製品開発初期段階での考慮事項となっています。
この記事の目次
- EMC基盤技術の定義
- EMC規制とテストプロセス
- 歴史と進化
- EMCとその他の設計手法の比較
- まとめ

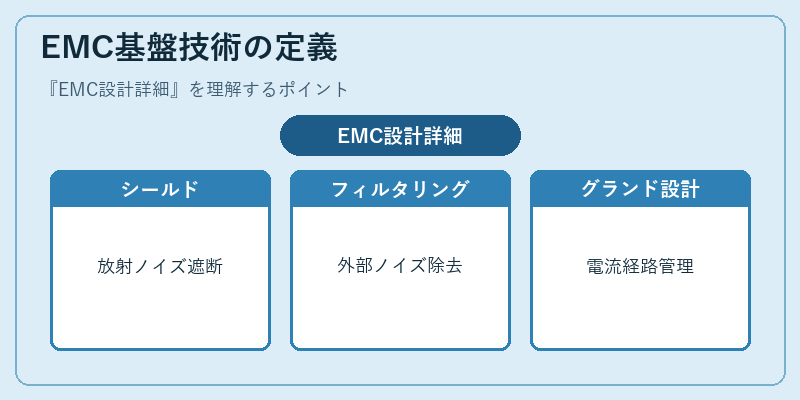

EMC基盤技術の定義
EMC設計では、機器の互換性を保つため、機械的な隔離と信号処理技術が重要です。これらの要素は、製品の放射ノイズ低減や外部からの干渉防止に寄与します。
具体的には、シールドはケース内へのノイズ侵入を防ぎ、フィルタリングは電源ラインやコモンモードノイズを取り除きます。また、適切なグランド設計は信号間の相互作用を最小限に抑える役割があります。

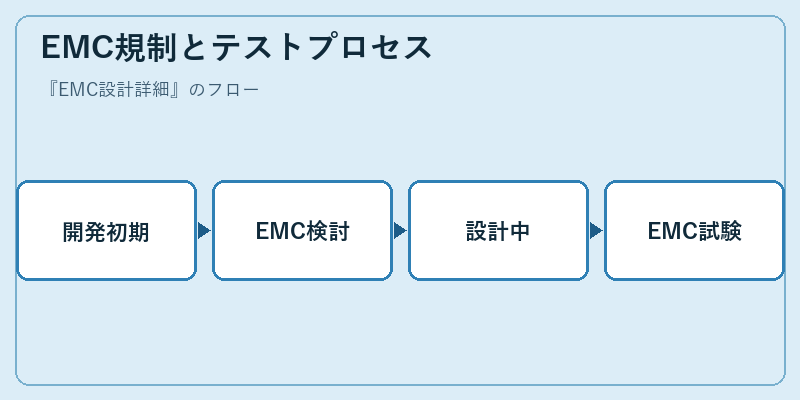

EMC規制とテストプロセス
製品の開発過程では、EMC規制に準拠するための設計段階が不可欠です。開発初期には既存製品の分析や、新技術の可能性を探ります。その後は設計中での検討と試験を重ねて対策を行います。
例として、PCBデザインではノイズが原因となる絶縁不足や信号線の近接問題へのアプローチが必要です。また、製品の最終段階ではEMC適合性テストを通じて市場投入後の問題を最小限に抑えます。

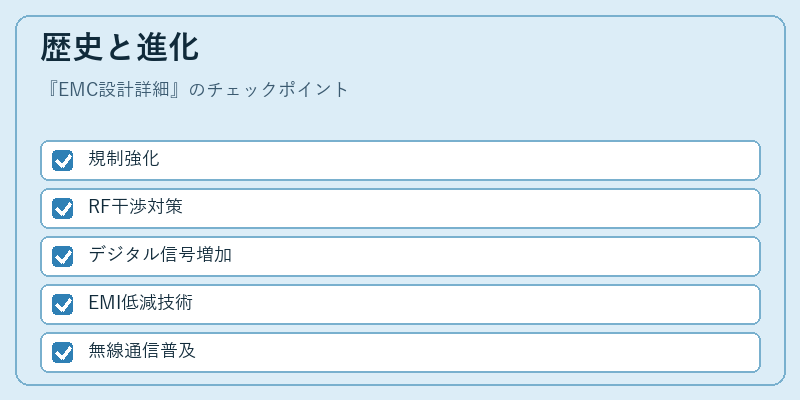

歴史と進化
EMCの歴史は、電子機器が社会に広く浸透するにつれて、その重要性を実感しながら発展してきました。1970年代後半、電子製品間での干渉問題が顕在化し規制強化へとつながりました。
さらに、デジタル信号の増加や無線通信技術の進歩とともに、EMI（Electromagnetic Interference）低減技術も発展を遂げています。これらの進展により製品はより安定した動作を可能にしています。
EMCとその他の設計手法の比較
EMCと静電気放出（ESD:Electrostatic Discharge）の観点は、電子製品の堅牢さに密接に関わっています。両者は共に電子機器の外部要因に対する対策を重視しますが、それぞれ異なる側面からアプローチしています。
EMCでは電磁的な干渉を低減する一方で、ESDは製品への静電気放電による影響を防ぎます。両手法を組み合わせることで、電子機器の信頼性と耐久性が高まります。
まとめ
EMC設計詳細は電子機器の開発プロセスにおいて欠かせない要素であり、製品の市場導入に向けた技術的課題解決を支えています。
※本記事はIT用語辞典の手書きドラフトです。公開前に最新情報・出典を確認のうえ加筆修正してください。
