EUV（極端紫外線リソグラフィー）は、半導体製造における最新鋭の光刻技術。1980年代に開発が始まり、2010年代後半から量産に採用されるようになった。この技術が登場したことにより、微細化進展に新たな局面を切り開いた。
この記事の目次
- EUVの特徴と構造
- EUV技術の歴史
- EUVの応用分野
- EUVと従来技術の比較
- まとめ

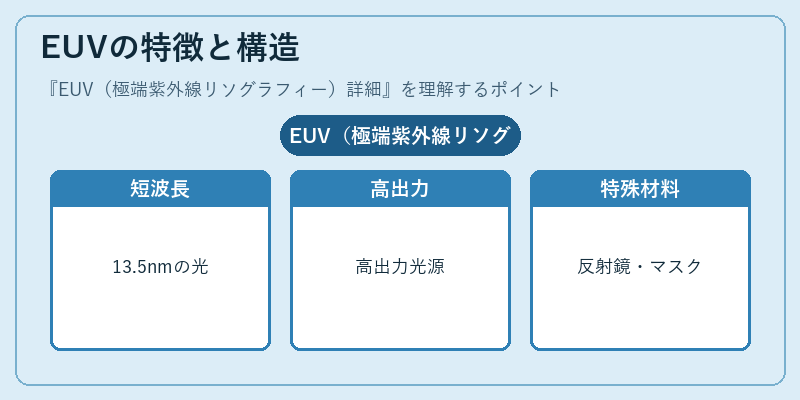

EUVの特徴と構造
EUVでは、従来の光学系を用いたリソグラフィーとは異なり、極端紫外線領域の波長を使用。この短い波長は、半導体素子の微細化を大幅に進められるという利点がある。反射鏡とレーザー駆動光源が組み合わさり、製造プロセスを支える。
具体例として、アプライド・マテリアルズやASMLなどの機器メーカーは、EUV光刻装置の開発に力を入れている。これらの装置は、半導体業界で求められる極めて小さなノードサイズに対応している。

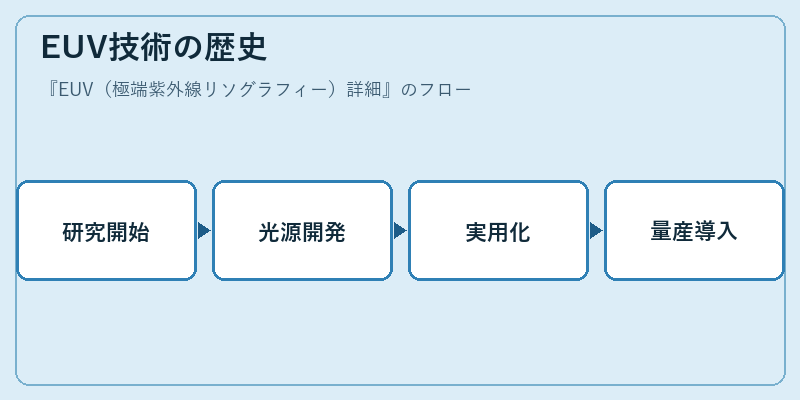

EUV技術の歴史
1980年代後半、極端紫外線の利用可能性が研究されるようになった。その後数十年間にわたり、EUV光刻技術に関する基本的な理論と装置開発が進展した。
2000年代後半には光源問題が解決し、ASMLなどが製品化に成功。ここから半導体産業界への本格的な導入が始まった。

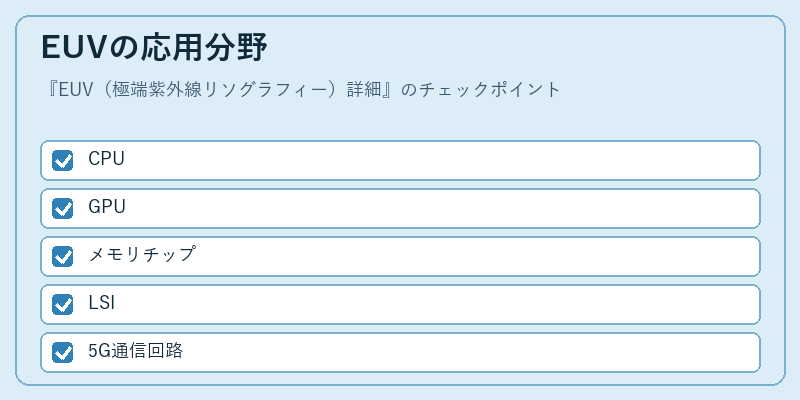

EUVの応用分野
EUV技術は、特に高性能なプロセッサーやグラフィックスカードの製造に広く利用されている。これは、これらのデバイスが最新のノードサイズを必要とするからだ。
また、メモリチップや大規模集積回路などにも同様に採用されるケースが増えている。
EUVと従来技術の比較
従来のリソグラフィー技術（例えばArF）と比較して、EUVはその微細化能力が顕著である一方で、装置の維持や原材料の供給といった面でのコストが高い。また、EUV光刻は主に高性能な半導体製造に焦点を当てている。
これに対しArF技術は波長が長いものの、維持費が低く、幅広い範囲で採用されている
まとめ
EUVの進化と普及により、電子デバイスの小型化や性能向上は更なる展開を望めるようになってきた。しかしながら、その技術的な壁も依然として存在する。
