FinFET詳細：3Dトランジスタ技術の進化

FinFETは、半導体業界を揺るがす微細化技術。その背景にある理論と実現に至る過程、さらには今後の可能性を探る。

この記事の目次

1. FinFETの定義
2. FinFETの歴史
3. FinFETの仕組み
4. FinFETと平面トランジスタの比較
5. まとめ

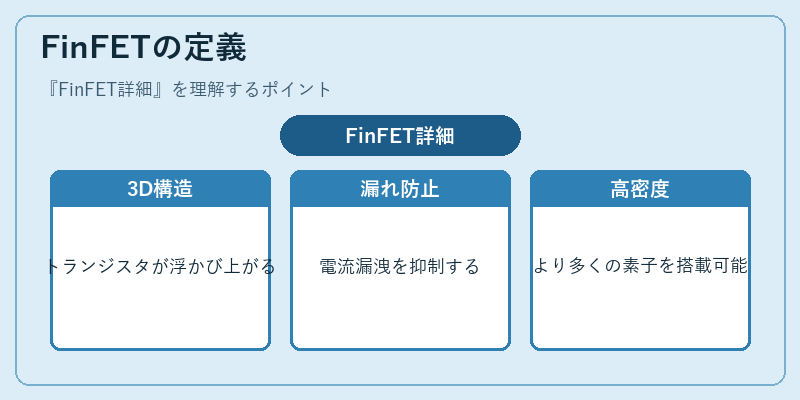

FinFETの定義

FinFETは、半導体業界における微細化技術の進展に伴い生まれたものだ。従来の平面トランジスタと比較し、3次元的な構造を持つことで電流漏洩の抑制や高密度集積が可能となる。

具体的には、Si材料上にFin（脊状）を形成することで、ゲート電極が側面だけでなく底面にも接触するようになり、素子性能が向上した。

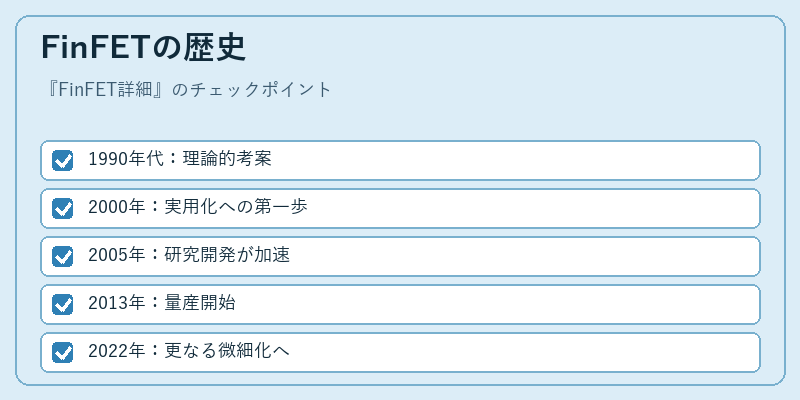

FinFETの歴史

FinFETの歴史は、半導体技術が目まぐるしく変遷する一例を示している。その起源は1990年代にさかのぼり、理論的な考案から始まった。

その後2000年頃には実用化への第一歩が踏み出され、研究開癯が加速し2013年に量産が始まるなど、FinFETは急速な進展を遂げてきた。

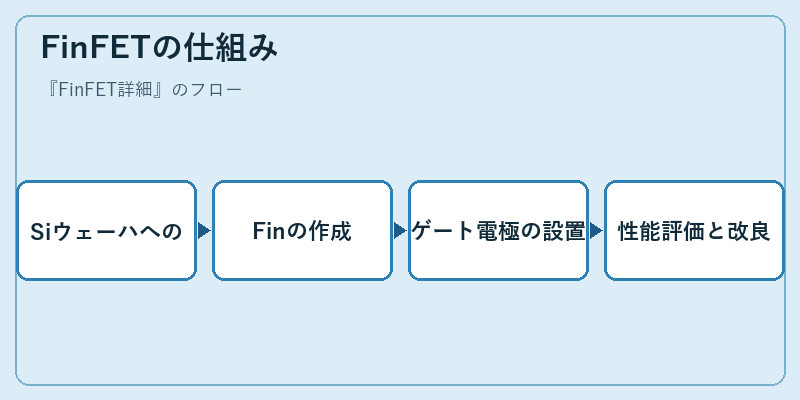

FinFETの仕組み

FinFETの製造プロセスは、従来とは異なる複雑さを帯びている。最初にSiウェーハ上にFinを作成し、その上でゲート電極を設置することで3次元的な構造が形成される。

この過程で重要なのは、電流漏洩の低減と性能向上が適切に行われているか確認することである。

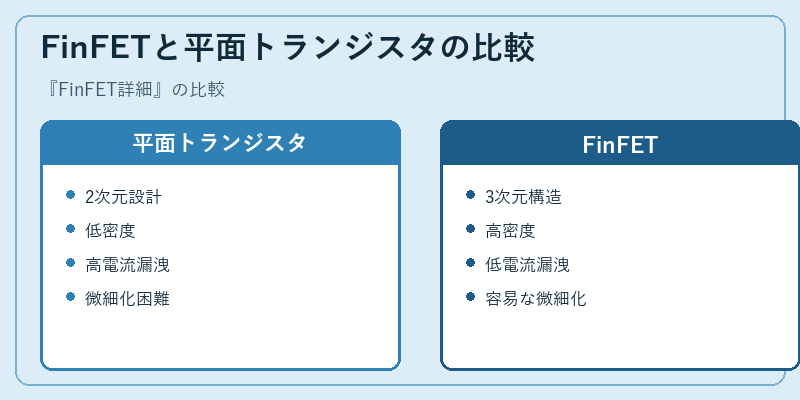

FinFETと平面トランジスタの比較

平面トランジスタと比較した場合、FinFETの優れた点が明白である。従来型は2次元設計で素子を配置するため密度が低く、電流漏洩も大きくなる。

これに対し、FinFETは3次元構造によって高密度化と漏洩抑制を可能にし、さらなる微細化への道を開いている。

まとめ

FinFETの技術的進歩は、半導体業界全体にとって重要な一里塚となるだけでなく、今後の製品開発にも大きな影響を与えることだろう
