Function Block Diagram: 可視的なロジックプログラミング言語

FBDは、1970年代にPLC制御を簡素化するため開発された。可視的且つブロックベースのアプローチで、電気工学やメカトロニクス分野での利用が増えている。ここではその進化と特徴を解説する。

この記事の目次

1. FBDの定義
2. 歴史と進化
3. 仕組みと原理
4. FBDと他の言語の比較
5. まとめ

FBDの定義

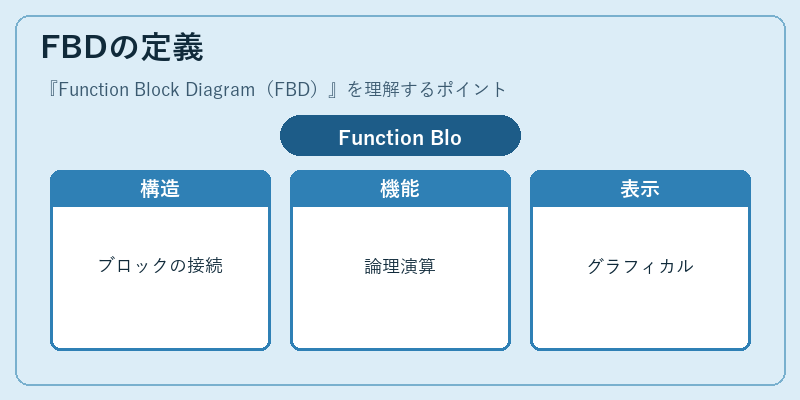

Function Block Diagramは、PLCプログラムを視覚的に表現するための言語だ。その本質は、関数や変数をブロックとして扱い、ブロック間でデータをやり取りすることで構成される。

例えば、加算操作を行うには二つの数字入力と一つの出力を持つ加算器ブロックを使用し、複雑な論理回路も同様にブロック接続により表現可能となる。

歴史と進化

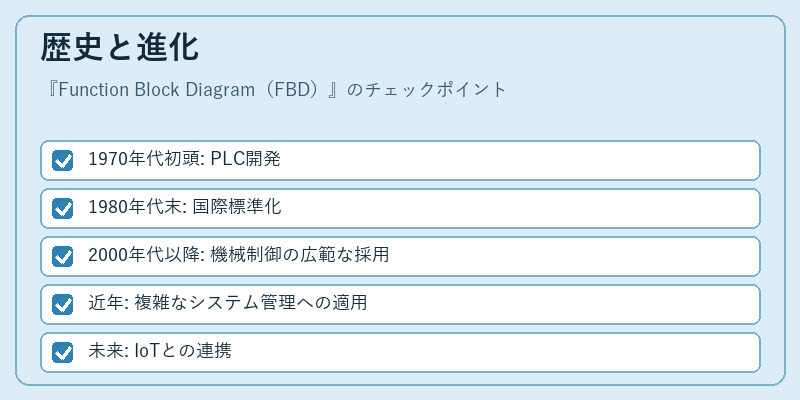

FBDは1970年代にPLC(Programmable Logic Controller)のためのプログラミング言語として開発された。その初期段階では個々の製造業者が独自の規格を定めていた。

その後、IEC 61131-3が制定されFBDは国際標準となり、機械制御やプロセス制御など多くの分野で採用された。

仕組みと原理

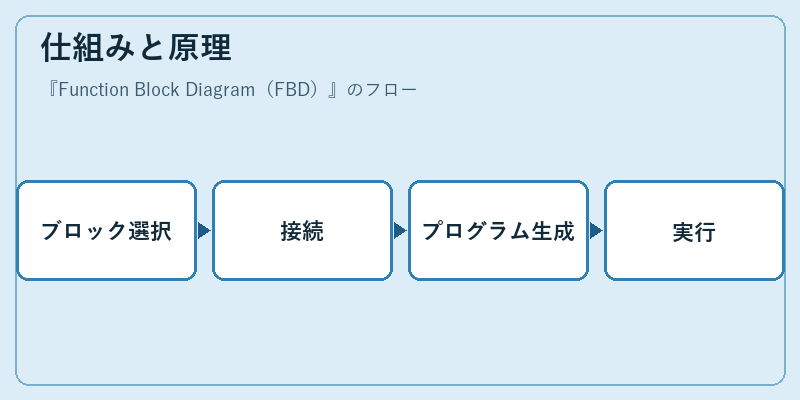

FBDでは、まず必要なブロックを選んでその機能を設定する。その後、入力と出力をつなげてシステムの流れを作り上げる。

この抽象的な構造により、複雑なロジックも簡単に視覚化でき、PLCプログラム作成における人的エラーを大幅に低減できる。

FBDと他の言語の比較

Ladder Logicと比べると、FBDはより視覚的なアプローチを採用しているため、ロジックの流れが直感的に理解しやすい。一方でStructured Textは文法的・構造化されたコードにより、高度な論理処理に対応可能。

ただし、複雑なプログラムではFBDもまた可視性が失われることから、実用上どの言語を選ぶかは状況に大きく依存する。

まとめ

Function Block DiagramはPLC制御や産業自動化において重要な役割を果たす一方で、その視覚的な特性により教育現場でも広く採用されている。
