ハードウェアAI：特殊な回路とチップで学習を加速

ハードウェアAIは、人工知能の計算を効率化する専用ハードウェア技術です。1950年代から研究が行われてきましたが、近年のディープラーニングブームとともに急速に進歩しました。本記事では、その仕組みや代表的な製品、そして将来的な展望について掘り下げます。

この記事の目次

1. ハードウェアAIとは何か
2. ハードウェアAIの歴史
3. ハードウェアAIの構造
4. ソフトウェアAIとの比較
5. まとめ

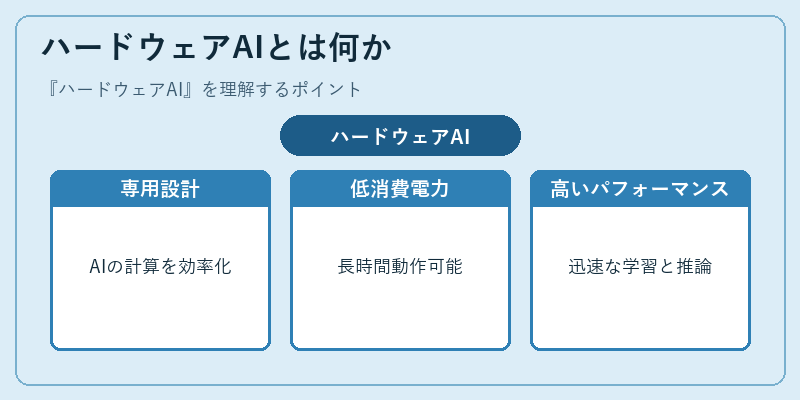

ハードウェアAIとは何か

ハードウェアAIは、AIの処理性能を高めるために設計された専用回路やチップです。

代表例としてGoogleが開発したTPU（Tensor Processing Unit）があります。

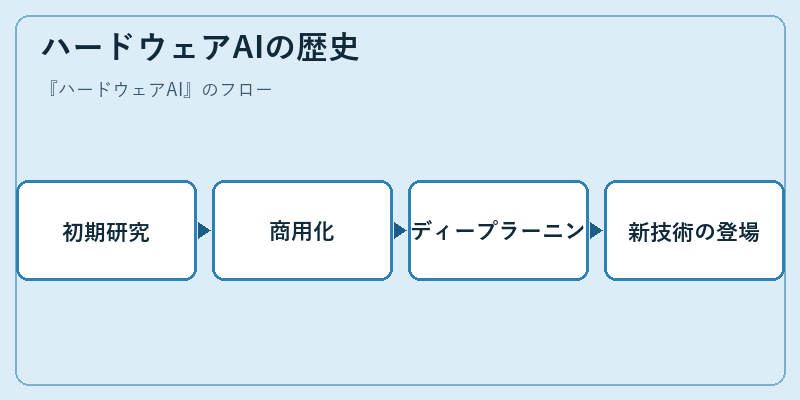

ハードウェアAIの歴史

1950年代にAIの専用ハードウェアが最初に提案された。その後、数十年間は停滞期を経験した。

21世紀初頭から、ディープラーニングの普及により再び注目を集め始め、現在では新たな技術も登場している。

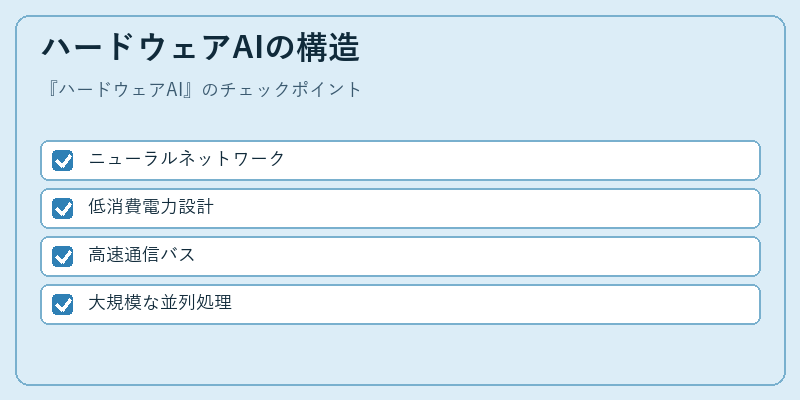

ハードウェアAIの構造

ハードウェアAIは、ニューラルネットワークの構造に沿って設計されています。また、低消費電力設計や高速通信バスを採用しています。

さらに、大規模な並列処理能力を持つことで、ディープラーニングモデルの学習時間を大幅に短縮します。

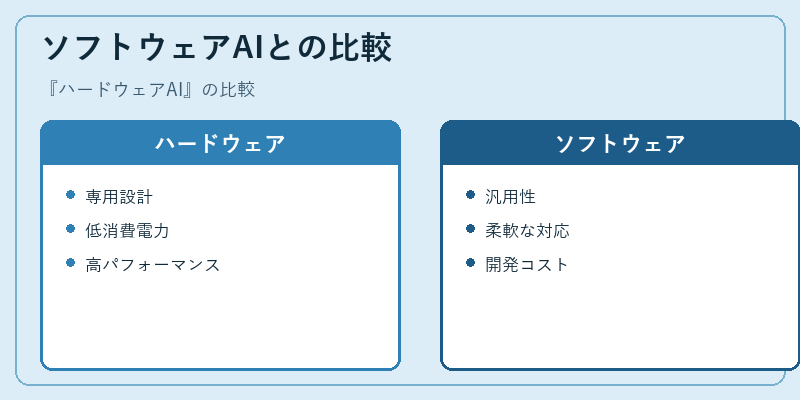

ソフトウェアAIとの比較

ハードウェアAIは、効率的な学習と推論を実現するための専門的な設計を持つ。一方で、ソフトウェアAIは汎用性や柔軟性が強みです。

また、開発コストや保守面での違いも重要な比較要素である。

まとめ

ハードウェアAIは、人工知能の処理能力を飛躍的に向上させる技術であり、今後も進化し続けることが予想されます。
