HBM: 高性能GPUやCPUに搭載される先端メモリ技術

HBM（High Bandwidth Memory）は、半導体メーカーHynixが2013年に発表した次世代の高帯域幅メモリー技術です。従来のDRAMと比べて高出力と低消費電力を誇り、特にGPUや高性能CPUといった高密度処理環境においてその性能が引き出されます。

この記事の目次

1. HBMとは
2. 仕組みと構造
3. 歴史と発展
4. HBMとDDR4の比較
5. まとめ

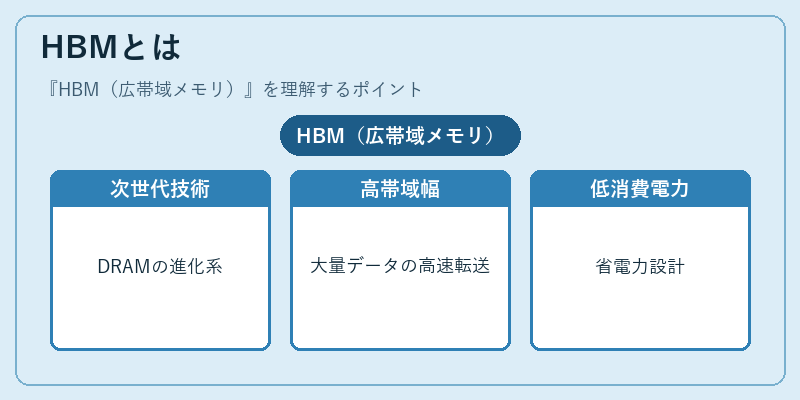

HBMとは

HBMは従来のパッケージや接続方式に比べて、大幅な性能向上を実現します。多層構造で密に配置し、高い帯域幅と低いレイテンシ（遅延）を特長とします。

NVIDIAやAMDなどGPUメーカーがHBMを採用し、データセンター向けのサーバーや高性能計算機にも利用されています。具体的にはNVIDIAのTuringアーキテクチャ以降のGPUで採用されています。

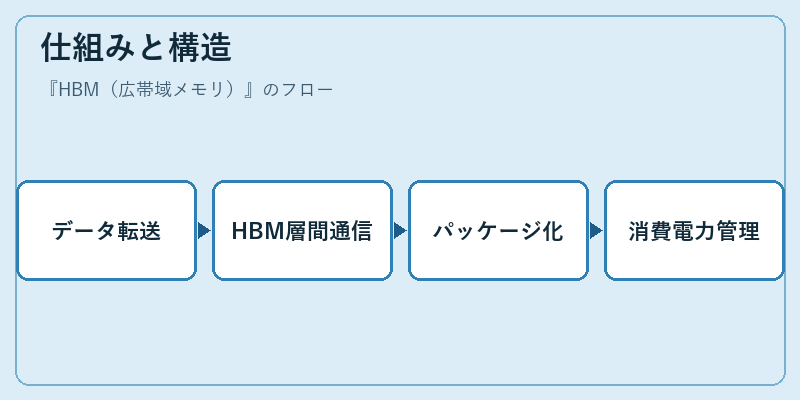

仕組みと構造

HBMは3Dスタック方式を採用し、複数のDRAMチップを積層してより多くのピンを使用します。これにより従来よりも帯域幅が向上します。

この構造によってGPUやCPUからメモリへのアクセス時間が短縮され、パフォーマンスに大きく貢献します。また、省電力設計も特長としています。

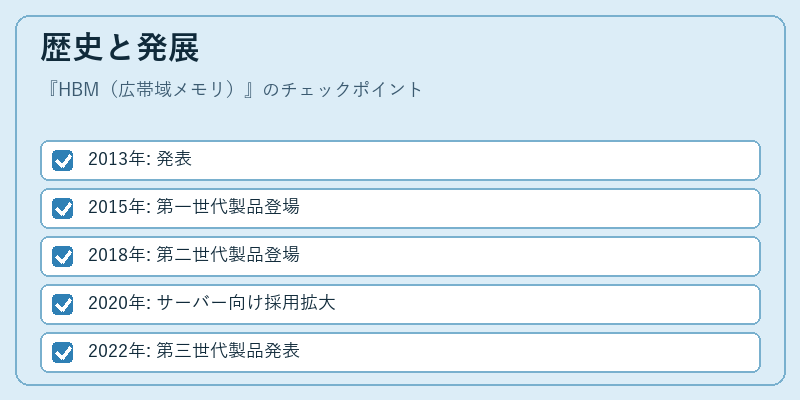

歴史と発展

HBMは2013年にHynixから発表されました。その後2015年に第一世代の製品が登場し、現在も進化を続けています。

この技術はGPUだけでなく、サーバーやデータセンター向けにも広く採用されつつあり、今後の半導体産業に大きな影響を与えると期待されています。

HBMとDDR4の比較

HBMは従来のDRAM技術であるDDR4と比べて、圧倒的な性能を発揮します。特にデータ転送速度と消費電力を大幅に改善しています。

これらの特性により、HBMは高密度処理向けの最適なメモリソリューションとして評価されていますが、コスト面での課題もあります。

まとめ

HBMは次世代半導体技術において重要な役割を果たしており、今後もその進化と普及に注目が必要です。

※本記事はIT用語辞典の手書きドラフトです。公開前に最新情報・出典を確認のうえ加筆修正してください。
