10nmプロセス: 半導体製造技術の先端

半導体業界では、より小さな構造を実現するための努力が続いている。10ナノメートルプロセスはその一環で、最新世代の微細化技術として注目を集めている。この記事では、10nmプロセスの特徴や歴史的背景、そしてそれがもたらす影響について詳述する。

この記事の目次

1. 10nmプロセスとは
2. 10nmプロセスの歴史
3. 10nmプロセスの仕組み
4. 10nmプロセスと7nmの比較
5. まとめ

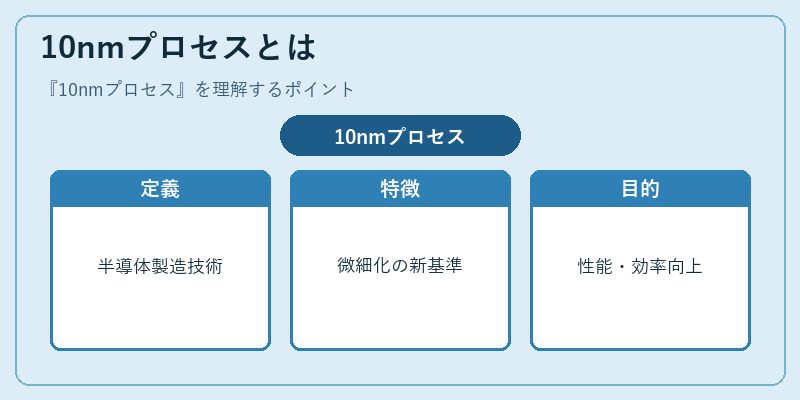

10nmプロセスとは

10nmプロセスは、半導体業界における微細加工技術の一つであり、より小さな部品を作り出すことを可能にする。これは物理的な限界に挑戦する試みと言える。例えば、同プロセスを使用した最先端CPUやスマートフォン用チップが登場しており、この技術はデバイスの性能と効率性を向上させるカギとなっている。

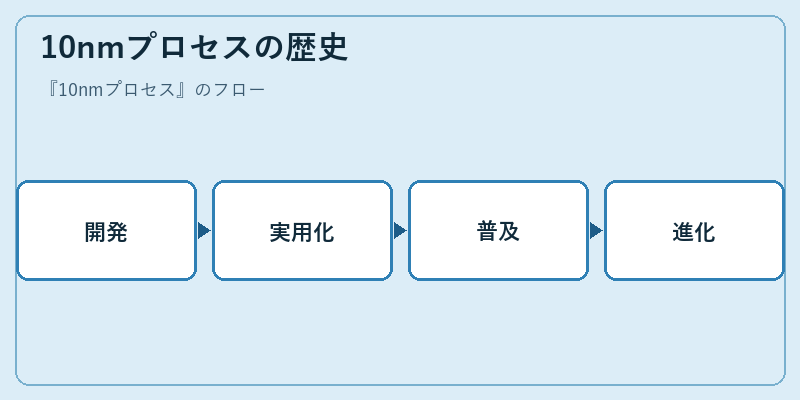

10nmプロセスの歴史

10nmプロセスは2015年頃から商用化に向けて動き出した。その背景には、半導体産業における微細化技術の需要増加があった。最初期の採用例としてインテルやサムスンが挙げられ、その後急速に他の製造元にも広まった。

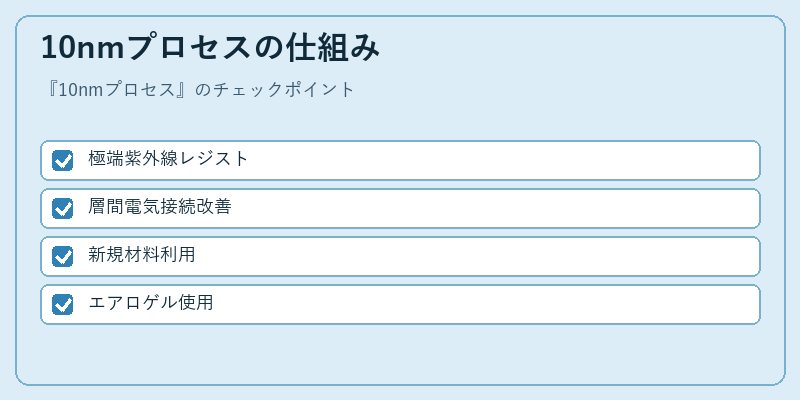

10nmプロセスの仕組み

10nmプロセスでは、従来の光刻技術に代わる極端紫外線(EUV)レジストが導入されている。これにより、より細かいパターンを正確に描くことが可能になった。また、電気接続性を向上させるためには、層間と内部での新たな材料を使用することが求められる。

10nmプロセスと7nmの比較

10nmと7nmプロセスは、技術的な目標や課題が異なる。7nmではすでに微細化を達成しているため、製造コストの削減とさらなる性能改善に焦点が移っている。その一方で、10nmプロセスは依然として微細化の先端を目指す段階にある。

まとめ

10nmプロセスは半導体産業にとって重要な一歩であり、次の世代である7nmプロセスへの道を切り開いた。この技術がもたらした影響は今後も続くと予想される。

※本記事はIT用語辞典の手書きドラフトです。公開前に最新情報・出典を確認のうえ加筆修正してください。
