5nmプロセス：A14/M1チップを支える微細化技術

半導体製造における5nmプロセスは、Apple A14とM1のような最新のSoCを可能にする基盤技術だ。この記事ではその歴史的背景から、特長や他のプロセスとの違いまでを概観する。

この記事の目次

1. 微細化の進展：5nmプロセス
2. 進化の背景：微細加工技術
3. Apple A14とM1：5nm世代の競合
4. 5nmプロセスの意義：業界へのインパクト
5. まとめ

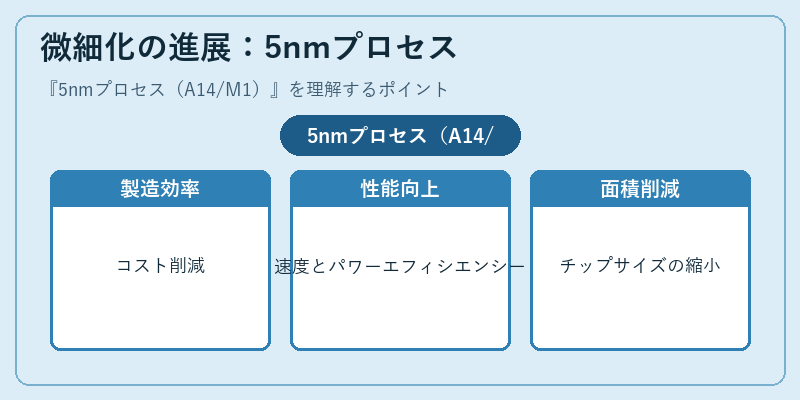

微細化の進展：5nmプロセス

5nmプロセスは半導体業界における微細化技術の最前線を示す。これは複数世代前の14nmと比較して、従来の光刻法では不可能なレベルに達した先端製造技術だ。

たとえばA14 Bionicチップにおいては、5nmプロセスが採用され、同様のパフォーマンスを発揮するためには前世代よりも大幅に小さな面積で設計される必要があった。

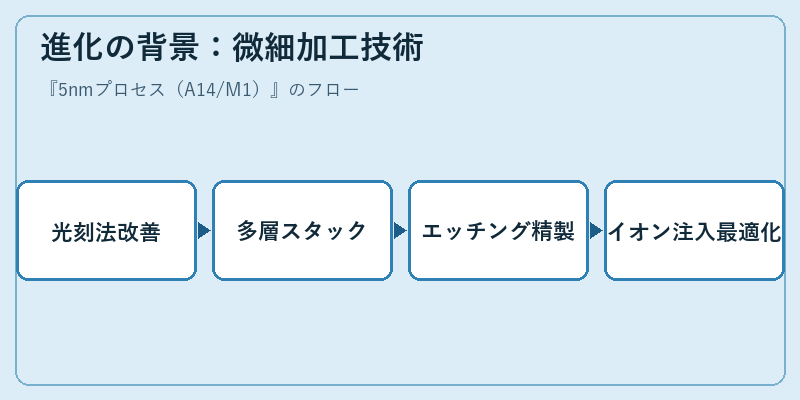

進化の背景：微細加工技術

5nmプロセスの実現には、一連の高度な技術革新が不可欠である。この工程はまず精密なパターンを形成する光刻法から始まり、複数層のスタックによる積層構造へと進む。

さらにエッチング精製では微細部分を適切に取り除き、イオン注入プロセスでは電界効果トランジスタ（FET）の特性を最適化し、その結果5nm以下のノードサイズが実現される。

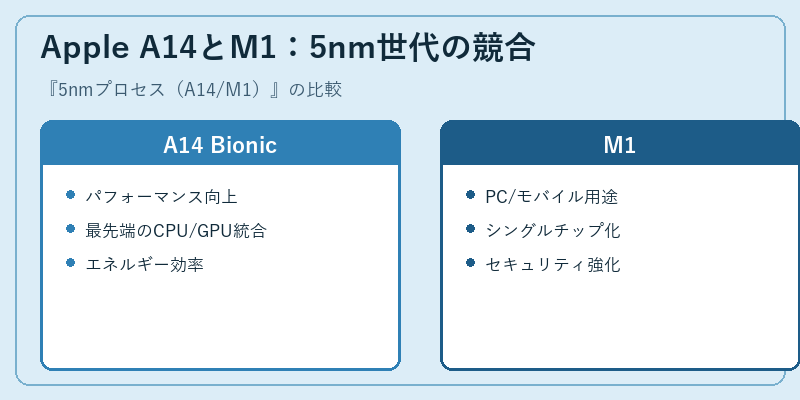

Apple A14とM1：5nm世代の競合

A14 BionicとM1は、5nmプロセス技術の恩恵を最大限に享受した代表的な製品である。A14は特にiOSデバイス向けに最適化され、パワフルなCPUとGPU機能を持ち合わせる。

一方で、M1はmacOS向けに設計されており、PCとモバイル用途の間でのシームレスな統合を実現すると同時に、セキュリティ面でも進歩を遂げた。

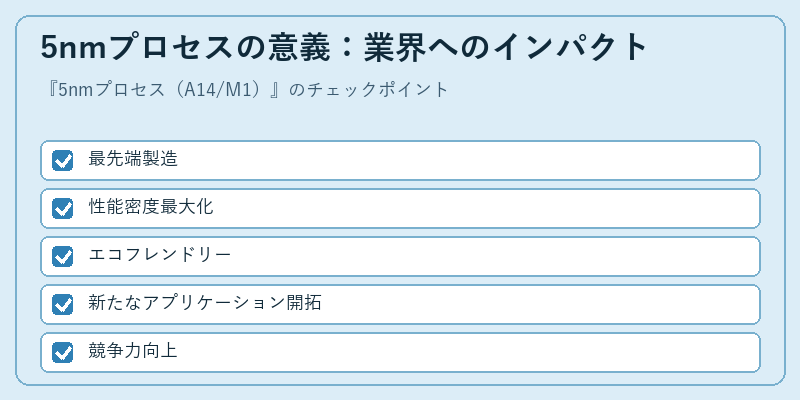

5nmプロセスの意義：業界へのインパクト

5nmプロセスは単なる技術革新以上に、半導体業界全体の進歩を促すものとして評価される。最先端製造技術により性能密度が最大化され、エネルギー効率も向上するため、新たなアプリケーション開発にも貢献し得る。

同時にこれは各社による市場競争力の強化に寄与しており、今後もこの分野での研究開癯は続くことだろう。

まとめ

5nmプロセスは半導体産業における重要な一歩であり、Apple A14とM1チップを通じてその潜在力を示している。これら最新技術の採用により、デバイスの性能が大幅に向上し、新たな可能性が広がっている。
