7nm（ナノメートル）プロセスとは、半導体製造における次世代の微細加工技術を指す。IntelやAMDなどの大手企業が採用し、スマートフォンからデータセンターまで幅広い電子機器で活用されている。
この記事の目次
- 7nmプロセスとは何か
- 7nm技術の進化と課題
- 7nmプロセスの工学的側面
- 7nmプロセスとの比較
- まとめ

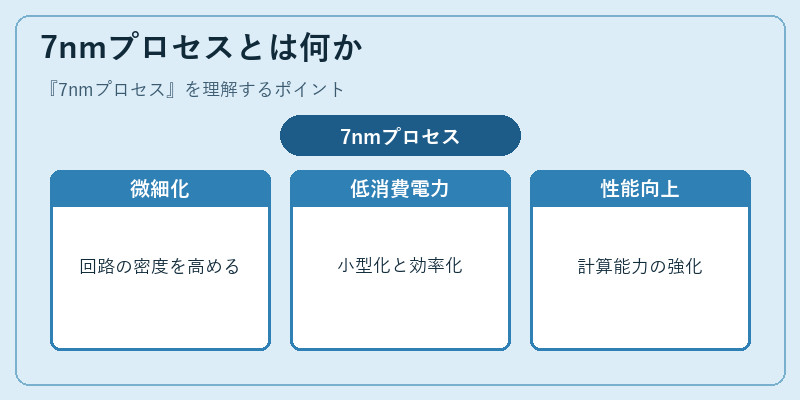

7nmプロセスとは何か
7nmプロセスは、半導体ウェハ上での素子間隔や信号伝送距離を7ナノメートルまで微細化する技術である。この革新により、チップ上に詰め込むことができるトランジスタ数が増加し、電力効率とパフォーマンスが大幅に向上する。
例えば、AMDのRyzen 3000シリーズプロセッサは7nmプロセスを採用しており、その前世代である12nmプロセス製品と比較して、約25%のトランジスタ密度の増加が見られる

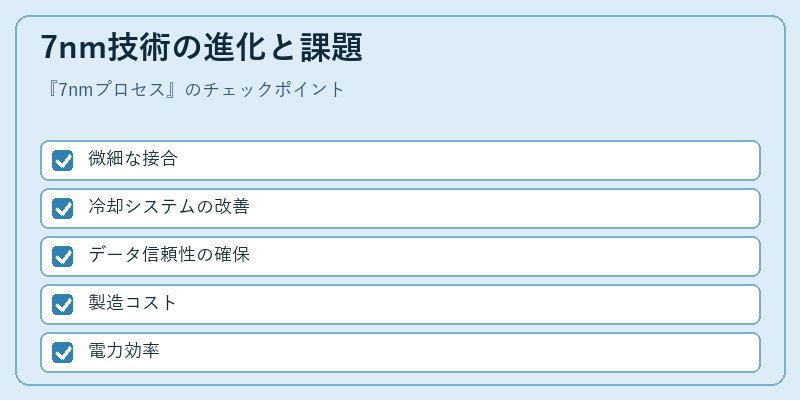

7nm技術の進化と課題
7nmプロセスは、従来の半導体技術に比べて、トランジスタ間の物理的制約により微細な接合が要求される。これには新たな材料や工法が必要となる。また、より小さな寸法による熱問題に対処するため、冷却システムの改良も重要な課題だ。
さらに、データの信頼性確保と製造コストの抑制は、7nm技術が広く普及する上で解決すべき問題である。

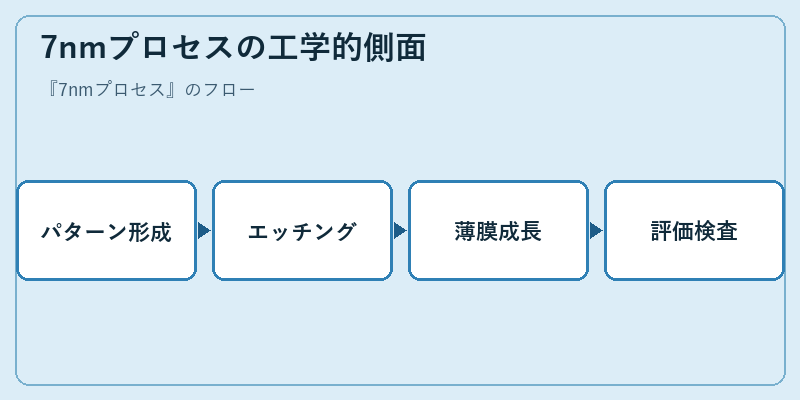

7nmプロセスの工学的側面
7nmプロセスは、半導体製造工程において極めて高度な技術を必要とする。まず、パターン形成とエッチングでは、ナノメートルレベルでの正確さが求められる。これにより微細構造の形成が可能となる。
次に薄膜成長と評価検査は、チップ品質の確認と最適化を行う重要なステージだ。これらの過程で生じる問題解決が、最終製品の性能や信頼性を決定づける
7nmプロセスとの比較
10nmプロセスは、7nm技術よりも以前に登場し、トランジスタ密度の向上を実現したが、熱管理や製造コスト面で課題があった。
これに対し、7nmプロセスではこれらの問題点を改善すると共に、性能と生産性をさらに高めることに成功している。
まとめ
7nmプロセスは半導体技術の発展における重要な一歩であり、今後も更なる微細化が求められる。
