裏面照射型（BSI）CMOS: カメラ性能向上の鍵

2010年代初頭に登場し、スマートフォンカメラの画質改善に大きな貢献を果たした裏面照射型（BSI）CMOS技術。従来の前面照射型と比較して光の効率が向上し、より高感度な画像撮影が可能となった。

この記事の目次

1. BSI CMOSの基本構造
2. BSI CMOSの技術進化
3. BSI CMOSのメリットと欠点
4. BSI CMOSと同類製品の比較
5. まとめ

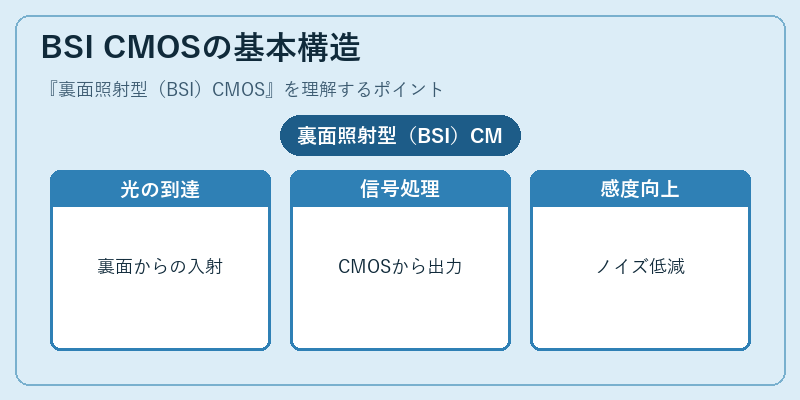

BSI CMOSの基本構造

BSI CMOSは、受光素子と信号処理回路が反転して配置されている。この構造により、入射光の効率を高めることができる。

具体的には、光は通常のフロントセンサー方式とは逆に裏面から入るため、信号処理回路が光受光素子を覆う従来型の障壁が解消され、光の損失が減り高感度な撮影が可能となる。

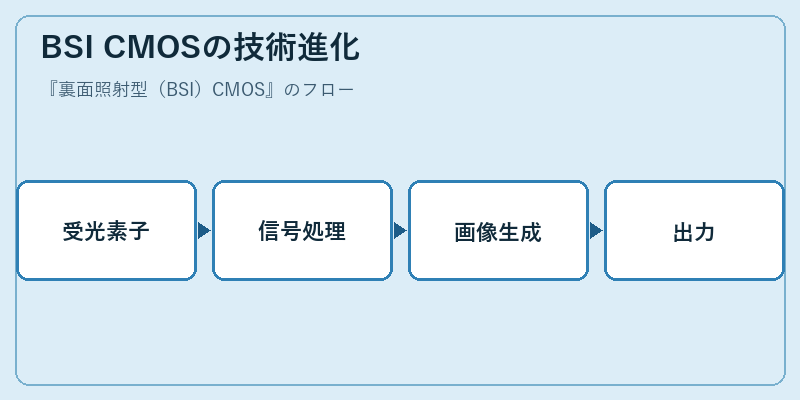

BSI CMOSの技術進化

BSI CMOSの開発は、従来の前面照射型CMOSを補完する技術として始まった。進化には画素サイズの最適化や信号処理速度の向上などが含まれる。

2012年にソニーが「Exmor RS」BSI CMOSセンサーを発表したことで、スマートフォンやデジタルカメラでの広範な採用が始まり、画質向上に大きな役割を果たしている。

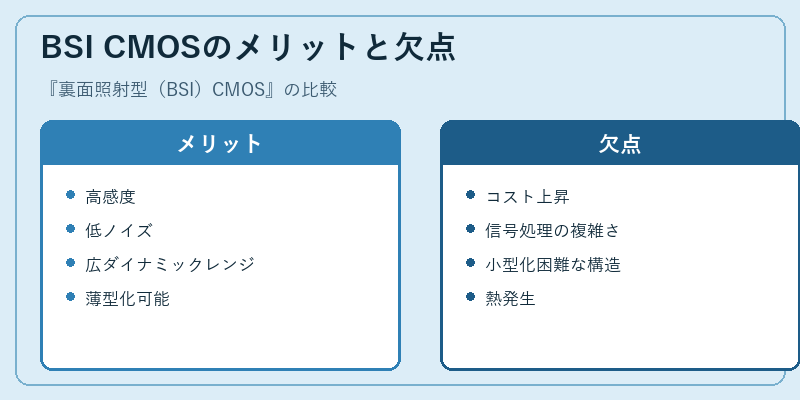

BSI CMOSのメリットと欠点

BSI CMOSは、高感度と低ノイズを実現することで画質向上に寄与する一方で、コスト上昇や信号処理の複雑さといった課題もある。

特に、小型化が難しくなったり、熱管理が必要になったりすることが欠点として挙げられる。しかし、これらのデメリットを克服しつつ、技術は進歩し続けており、画質改善に大きな効果がある。

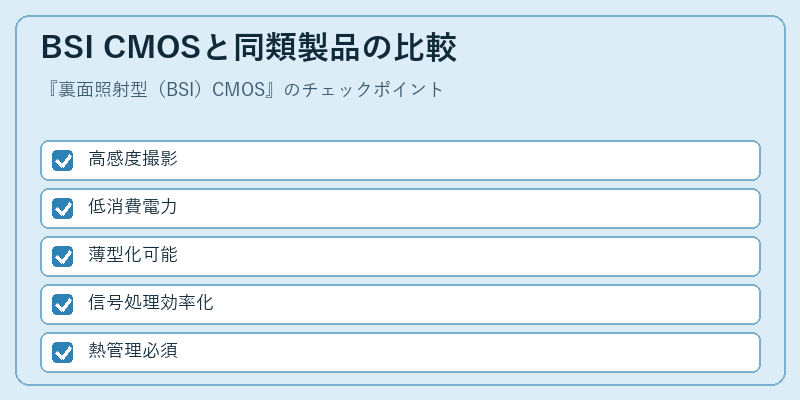

BSI CMOSと同類製品の比較

BSI CMOSと同様の目的を持つ技術として、近赤外線センサーなどがある。しかし、それぞれの性能や適用分野は異なる。

例えば、近赤外線センサーは夜間での撮影に優れる一方で、日中の明るさに対する反応がBSI CMOSよりも劣ることがある。技術比較からも、各々の特徴と強みが理解できるようになるだろう。

まとめ

裏面照射型（BSI）CMOSは、スマートフォンやデジタルカメラにおける画質向上に大きく貢献した革新的な技術である。今後もこの領域での進化を注視したい。
