CoWoS: TSMCの革新的3Dチップパッケージング技術

TSMCが開発したCoWoS（Chip on Wafer on Substrate）は、高性能な半導体製品を生み出すための画期的なパッケージング方式です。この技術は複数のチップを1つの基板上に積層して高密度化を実現し、最先端のAIやHPCアプリケーションで広く採用されています。

この記事の目次

1. CoWoSの構造と原理
2. CoWoSの技術的特徴
3. CoWoSの製造フロー
4. CoWoSと他の3Dパッケージ技術の比較
5. まとめ

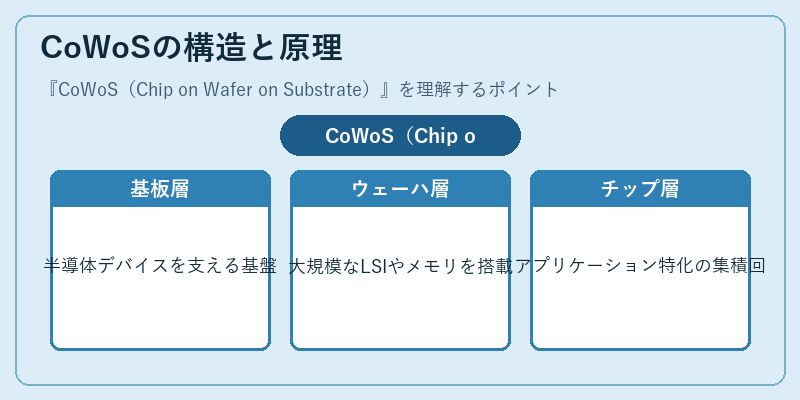

CoWoSの構造と原理

CoWoSは複数の異なる機能を持つチップと、それを取り巻く大基板で構成されています。具体的には、高性能LSIや高密度メモリがウェーハ層に形成され、それにアプリケーション向けのロジックチップを搭載します。

この多層化は垂直方向での接続によって達成されます。各層間には微細な電極が設けられ、それらがシールドで保護された状態で繋がりを持っています。

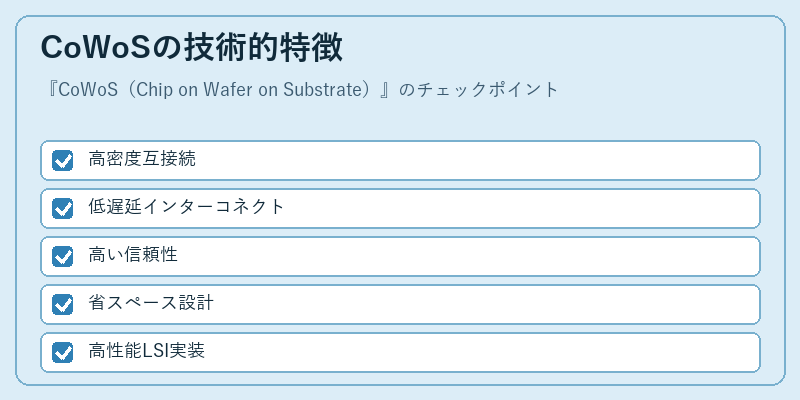

CoWoSの技術的特徴

CoWoSの特徴は、チップ間を直接繋ぐことで伝送距離を短縮し、情報処理の速度や効率を向上させることです。これにより、大規模なデータ処理が必要なAIやサーバーやデータセンター向け製品のパフォーマンスが大きく向上します。

また、積層された複数のチップ間でデータ交換を行う際の遅延時間が短く抑えられており、多層化したシステム全体での通信効率も高まります。

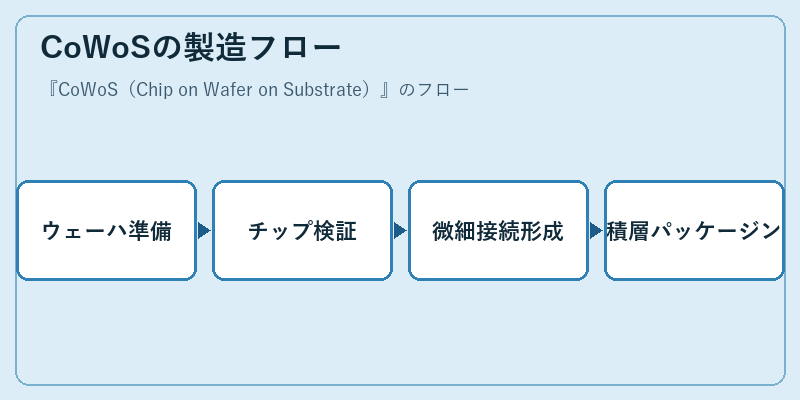

CoWoSの製造フロー

CoWoS製品の生産は、まず大基板であるウェーハを用意し、その上に様々なチップやメモリを配置します。その後、各層間で適切な接続が確立されていることを確認しながら微細電極を作り出します。

最後に、これら全ての部品を正確に積み重ねて最終的な製品パッケージングを行います。このプロセスは精度と技術革新性が求められる一方で、その成果として高性能な電子デバイスが市場へ提供されています。

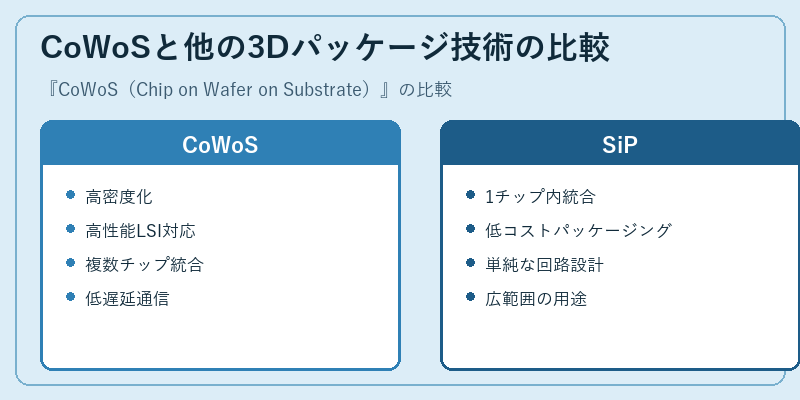

CoWoSと他の3Dパッケージ技術の比較

CoWoSは、複数のチップを統合し高密度化を可能にする一方で、SiP（System in Package）は単一のチップ内で多くの機能を集積する傾向にあります。

これは使用目的や製品特性により適切な選択が求められますが、AIやHPCなど複雑な処理が必要とされるアプリケーションではCoWoSがより有力なオプションとして認識されています。

まとめ

CoWoS技術は、半導体業界において革新的なパッケージングソリューションを提供しています。多層化による機能密度の向上と高速通信の達成により、AIやHPCといった最先端アプリケーションに必須となる性能向上が可能となっています。
