ソフトウェア開発において、構造や関係性を可視化するための重要な役割を果たすダイアグラムツール。1970年代にプログラムフローチャートが登場し、その後統一モデリング言語（UML）が普及したことで多様な表現力を持つようになり、現代では開発プロジェクトの理解や共有を深める手段として広く採用されている。
この記事の目次
- 基本概念と機能
- 歴史的背景
- 主要な機能と比較
- 使用上の注意点
- まとめ

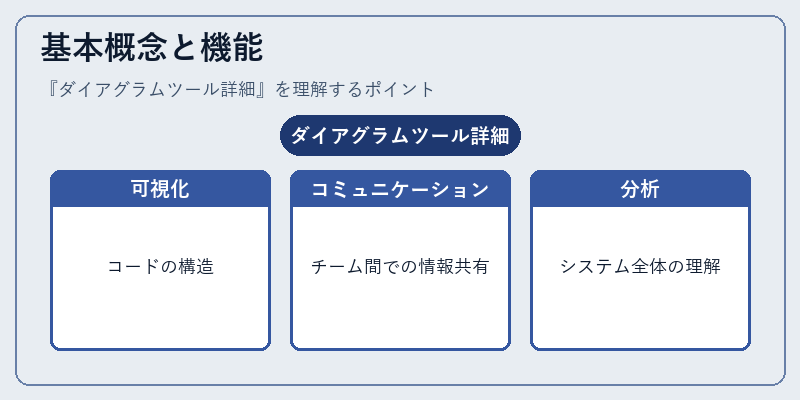

基本概念と機能
開発者の思考を図式化するダイアグラムツールは、抽象的な概念や関係性を具体的な形で表現する。
例えば、クラスダイアグラムでは各クラスの属性とメソッドが視覚的に示され、コードの理解を助け、UMLシーケンス図にはメッセージ交換プロセスが描かれる。

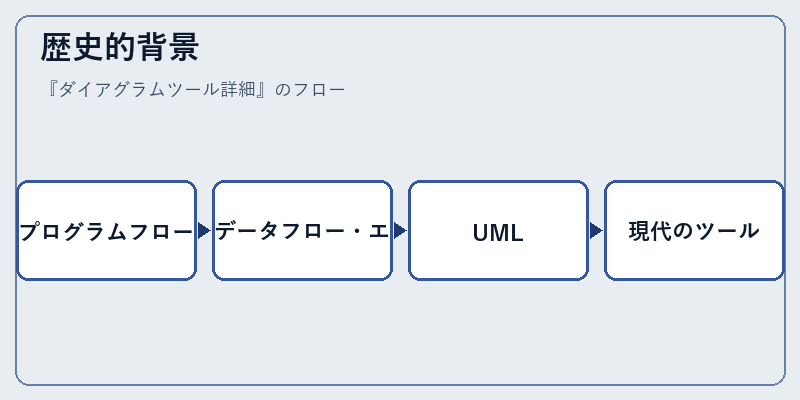

歴史的背景
1970年代、初期のプログラミング言語で使用されたフローチャートは可視化の基礎を築いた。その後、1980年代にはデータベース設計に必須となるER図が導入され、システム全体の理解が深まった。
20世紀末にはUMLが登場し、ソフトウェア開発における標準的なモデル言語となり、現在では多くのツールがこの形式を基盤としている。

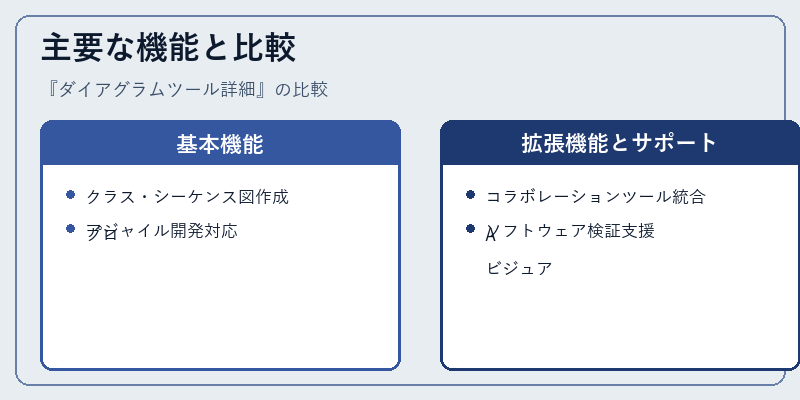

主要な機能と比較
ダイアグラムツールは基本的なシーケンス図やクラス図を作成する機能を有している一方、進化した形ではコラボレーションツールとの統合やAPI連携といった高度な特性も備える。
また、ソフトウェア品質保証においてはビジュアル・レポート作成と検証支援の役割が重要となり、開発プロセス全体を俯瞰することが可能になる。

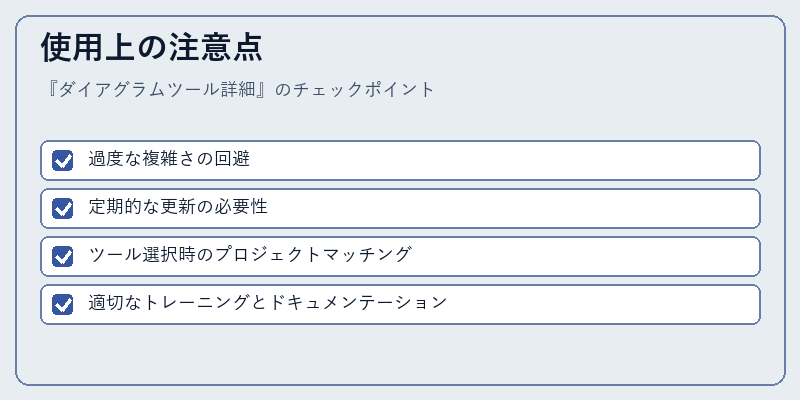

使用上の注意点
ダイアグラムが混乱を招く場合、シンプルに留めることや適度な詳細レベルの設定が重要である。また、技術の進歩と共に更新が必要となるため、継続的な学習が求められる。
プロジェクト固有の要件に応じて最適なツールを選ぶとともに、その使い方を十分理解することが効果的な活用につながる。
まとめ
ダイアグラムツールは開発過程での意思疎通や問題解決のための不可欠な要素であり、ソフトウェアエンジニアリングにおける視覚的コミュニケーションの中心的存在として機能する。
