GaN II技術：高速充電と高効率を実現

GaN II技術は、半導体デバイスの進化とともに脚光を浴びる次世代のパワーデバイス技術です。GaN（窒化ガリウム）を使った電力素子は、高出力と小型化を両立し、モバイル機器やデータセンター向け充電装置に採用されています。

この記事の目次

1. GaN IIの定義
2. 技術の起源
3. 仕組みと特徴
4. GaN II技術との比較
5. まとめ

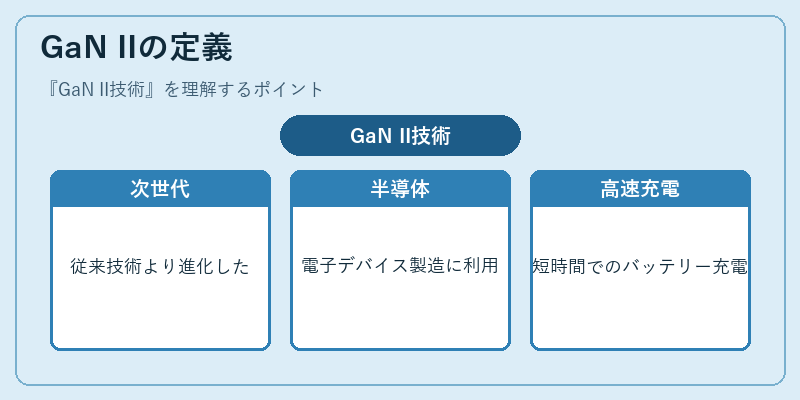

GaN IIの定義

GaN IIは、GaNに基づくパワーデバイスの第2世代技術とみなされる。従来のSi（珪素）ベースの素子と比べて、より高い効率と小型化を達成し、急速充電器や電源装置などに適用されている。GaN IIは、半導体業界における革新的な進歩であり、電子機器全体の性能向上に寄与している。

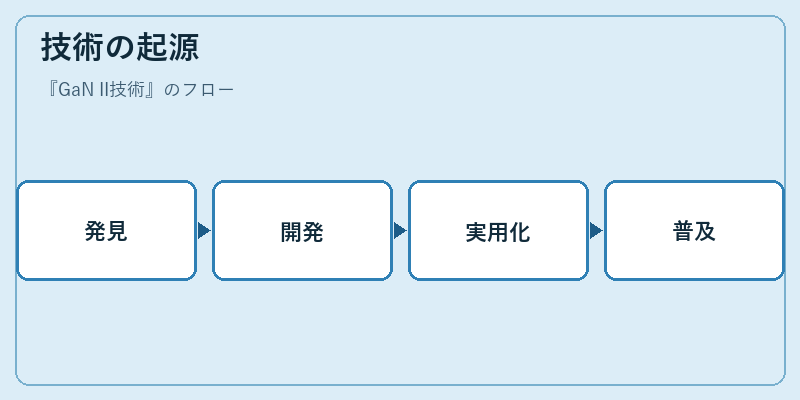

技術の起源

GaN II技術は、GaNの物理的特性が明らかになった1960年代から研究が始まった。その後、21世紀初頭にGaN基板上での半導体デバイス作製の成功により、その実用化への道が開けた。

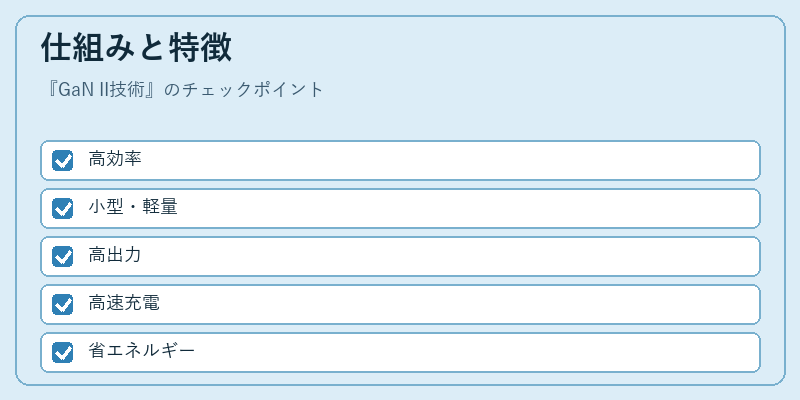

仕組みと特徴

GaN II技術の特長は、半導体デバイスとしての優れた特性にあります。具体的には、従来のSi素材よりも高い電子遷移速度と低損失を達成することで、より効率的な電力供給が可能になります。

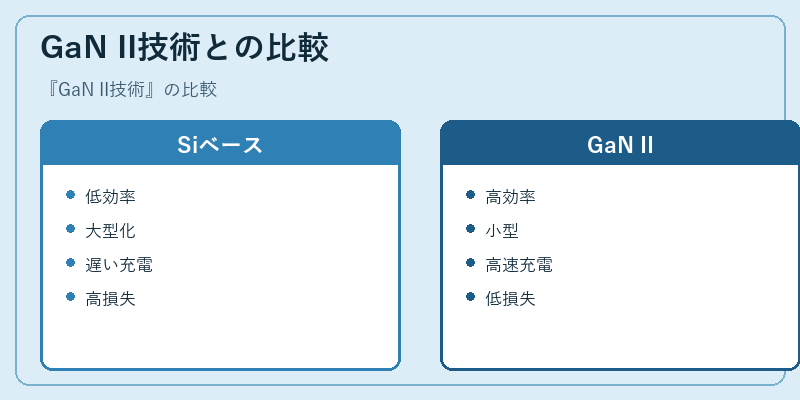

GaN II技術との比較

GaN II技術は、Siベースのパワーデバイスと比較して、多くの利点を提供します。具体的には、GaN IIデバイスは、より高い電力効率と小型化による省スペース性が特徴です。

まとめ

GaN II技術は半導体業界において、新たなパワーデバイスの基盤を築きつつあります。今後もその技術革新に注目していこう

※本記事はIT用語辞典の手書きドラフトです。公開前に最新情報・出典を確認のうえ加筆修正してください。
