Unity Shader Graphとはノードで作るシェーダー

2026年6月4日

Unity Shader Graph（ユニティ・シェーダー・グラフ）は、ゲームエンジンUnityに搭載されているノードベースのシェーダー作成ツールです。従来のシェーダー開発ではHLSLやCgといった専用言語のコードを書く必要があり、グラフィックスパイプラインや行列演算の知識が必須でした。Shader Graphは2018年にUnity 2018.1で正式リリースされ、入力ノードと演算ノードを線で結ぶことで視覚的にシェーダーを構築できるようになりました。アーティストやデザイナーが直感的に質感やエフェクトを作成でき、リアルタイムプレビュー機能で結果を即座に確認できます。URPやHDRPなどのスクリプタブルレンダーパイプラインと組み合わせて使用するのが標準です。

この記事の目次

Shader Graphの基本構造と動作原理
URPとHDRPでの利用と制約
代表的なエフェクト制作例
学習リソースと他ツールとの比較
まとめ

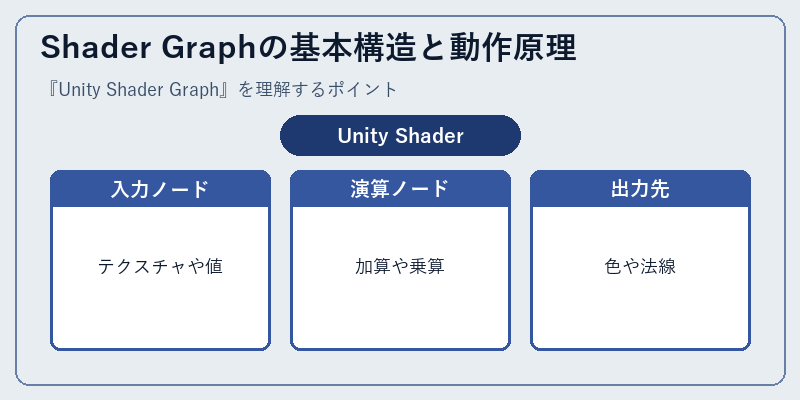

Shader Graphの基本構造と動作原理

Shader Graphは有向非巡回グラフ（DAG）の構造を持ち、左から右へデータが流れていきます。最も基本的なノードには色を表すColorノード、テクスチャを読み込むSample Texture 2Dノード、座標情報を取得するUV/Positionノードなどがあります。これらの出力を演算ノードに繋ぐことで、テクスチャの色を変えたり、UV座標をスクロールさせたり、法線マップを適用したりできます。最終的にFragmentやVertexのMaster Stack（マスタースタック）と呼ばれる出力ブロックに接続することでシェーダーが完成します。

内部的にはShader Graphは編集したノード構成からHLSLコードを自動生成し、それをUnityのシェーダーコンパイラがプラットフォーム別のバイナリに変換します。生成されたコードは編集メニューから確認でき、ノードグラフがどう翻訳されるかを学ぶ参考になります。Sub Graph機能を使えば再利用可能なノード群を一つの部品として保存でき、Keywordノードでマルチコンパイル分岐を作るなど、大規模プロジェクトでも管理しやすい構造を提供します。

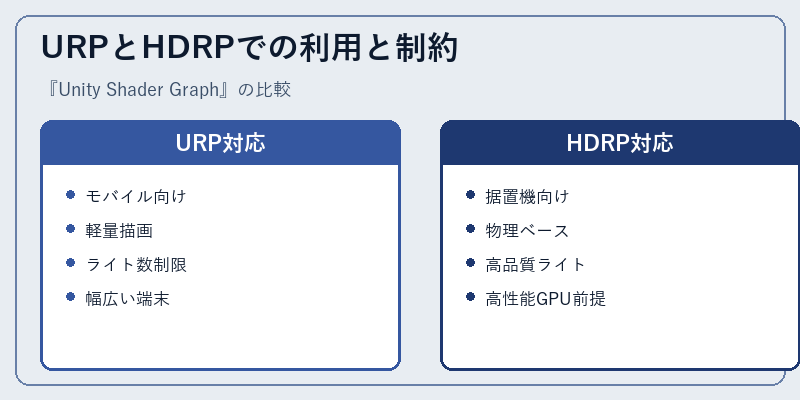

URPとHDRPでの利用と制約

Shader Graphで作ったシェーダーはレンダーパイプラインに依存します。URP（Universal Render Pipeline）はモバイルからデスクトップまで幅広いプラットフォームを対象とし、PBR LitやUnlitといったマスターノードが用意されています。HDRP（High Definition Render Pipeline）はハイエンドのコンソールやPC向けで、物理ベースの精緻な光源計算やボリュメトリックライティングなどに対応します。組み込みパイプライン（Built-in Render Pipeline）でも一部対応していますが、機能制限があり推奨されません。

ノードベースとはいえ最適化の責任は開発者にあります。Sample Texture 2Dを多用するとサンプリングコストが増え、複雑な演算ノードを画面全体のシェーダーで使えばモバイル端末では大幅にフレームレートが落ちます。Custom Functionノードを使えば任意のHLSLコードを埋め込むこともでき、グラフでは表現しにくい高度な処理を補完できます。シェーダーバリアントの増殖を抑えるためKeywordの数を絞ったり、Static Switchを活用することがパフォーマンスチューニングの定石です。

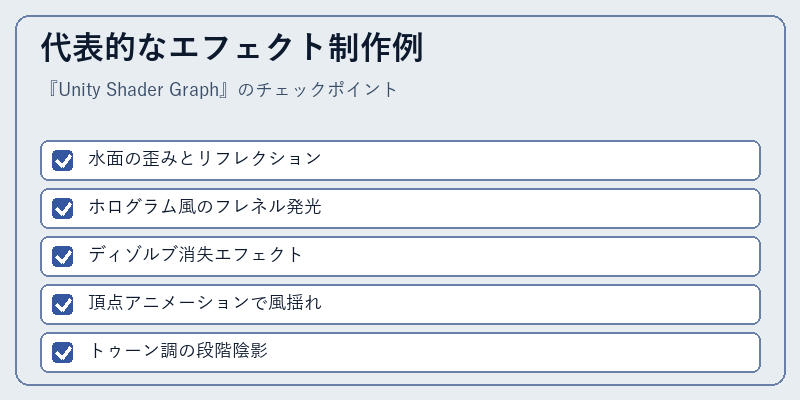

代表的なエフェクト制作例

Shader Graphでよく作られるエフェクトの代表はディゾルブです。ノイズテクスチャをサンプリングし、しきい値と比較してAlpha Clip Thresholdに接続すると、しきい値を上げるにつれてオブジェクトがじわじわ消えていきます。さらにステップ関数のエッジ部分に発光色を加えると、燃え尽きるような演出になります。ホログラム表現ではフレネル効果ノードと走査線テクスチャを組み合わせ、半透明シェーダーとしてレンダリングします。

水面表現ではTimeノードでUVをスクロールしながら法線マップを二枚重ね、Reflection Probeのキューブマップをサンプリングすると簡易的な反射が作れます。トゥーンシェーダーはNDotL（ライト方向との内積）にSmoothstepやStepを掛けて段階的に陰影を切ることで実現でき、リムライト用にFresnel Effectノードを足すことが定番です。Vertex Positionに正弦波で揺らぎを加えれば、草木が風に揺れるアニメーションもCPU負荷なしで表現できます。

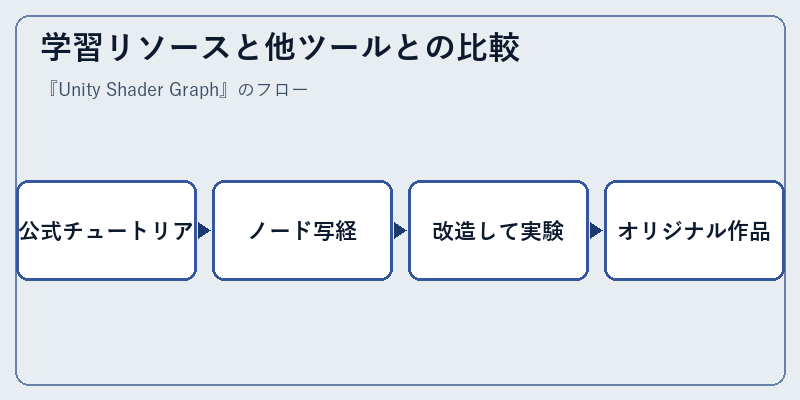

学習リソースと他ツールとの比較

Unity公式のLearnプラットフォームにはShader Graph入門のチュートリアルが豊富に用意されており、Brackeysなど海外コミュニティの動画教材も人気です。最初はディゾルブやフレネル発光のような短い題材から写経し、ノード一つひとつの意味を理解することが上達への近道です。書籍では「Unity Shader Graph入門」「The Unity Shaders Bible」などが体系的な学習に向いています。

競合ツールにはUnreal Engineの「Material Editor」やGodot 4の「Visual Shader」、外部ツールでは「Amplify Shader Editor」「Shader Forge」などがあります。Unreal Materialはより細かなパイプライン制御が可能で、Amplifyは独自ノードや拡張機能が豊富です。Shader Graphは公式統合という安心感とSub Graphなどの再利用性が長所で、Unityユーザーの標準ワークフローに最適化されています。プロジェクト初期にどのレンダーパイプラインを使うか決めるのが、最も重要な選択になります。

まとめ

Unity Shader Graphは、シェーダー言語を学ばずに視覚効果を作れる強力なツールであり、アーティストとプログラマの距離を縮める存在です。URPやHDRPと組み合わせれば現代的な描画表現が短時間で実現でき、ディゾルブやトゥーンといった定番エフェクトも数分で組み立てられます。生成されるHLSLを学習教材として活用し、最適化と表現力の両立を意識すれば、プロジェクトの見た目を大きく引き上げる武器になります。
